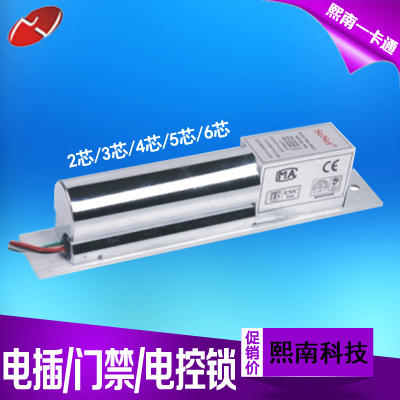

XN-L105S5（五线）电插锁和4线电插锁的原理一样的，只是多了一对门磁的相反信号，用于一些特殊场合。

红黑两条线是电源，还有COM/NO/NC三条线，NO和NC分别和COM组成两对相反信号，一组闭合信号，一组开关信号。门被打开后，闭合信号变成开路信号，开路信号的一组变成闭合信号。

有关更多的相关产品信息及安装步骤，请咨询熙南(成都)一卡通科技有限公司技术员，公司一律免费提供咨询服务。

成都办事处地址：成都市磨子街7号新棕北大厦8楼
联系电话：028-65938770 85355662
公司网站：www.xnykt.com

产品参数
安全类型 断电自动开锁
锁体尺寸 长205x宽35x厚40(mm)
短板尺寸 长90x宽25x厚2(mm)
工作电压 12-24VDC+10%范围
启动电流 12V/900mA，24V/730mA (启动瞬间)
工作电流 12V/100mA，24V/70mA (完全上锁)
选用门型 木门、玻璃门、金属门、防火门
延时功能 0/3/6/9秒可调
信号输出 门状态信号输出NC、COM接点
门缝磁感距离 8mm
使用环境温度 -10～+55℃(14~131F)
使用环境湿度 0～90%相对湿度
电锁耐用设计 专业电磁材料设计，50万次耐用度
产品重量 0.74kg

电插锁是针对一般玻璃门、木门、金属门等设计，本公司产品配套齐全，上下无框玻璃门，内外开式窄框门等均有附件配套，特殊光电控制超低温及超低功效设计，可让门禁自动化更安全，电锁更持久耐用。
