成都门禁监控系统： 简单紧急报警按钮的安装与调试
成都熙南一卡通 / 2014-12-25
一、 任务目标
1. 掌握紧急报警按钮的结构原理，熟悉紧急报警按钮的安装与调试方法。
二、 任务内容
2. 当在银行、家庭、机关、工厂等场合出现入室抢劫、盗窃等险情或其他异常情况时，往往需要采用人工操作来实现紧急报警。这时就可采用紧急报警按钮开关实现报警功能。在那黄紧急按钮，一旦发生紧急情况，可向保安中心快速求救。
三、 设备、器材
H0-01紧急报警按钮 1个
二芯线缆 若干
闪光报警灯 1个
直流12V电源 1个
四、 设备安装原理与连线图
紧急报警按钮属于开关式探测器。开关探测器通常属于点控制型探测器，通过各种类型开关接点的闭合或断开状态触发电路报警。触发报警控制主机发出报警信号的方式一般有两种：一种是短路报警方式；另一种是开路报警方式。
（一） 常用的开关式传感器
常用的开关式传感器有紧急报警开关、微动开关、磁控开关、压力垫或用金属丝、金属条、金属箔等来待用的多种类型的开关。它们可以将压力、磁场或位移等物理量的变化转换为电压或电流的变化。
1. 紧急报警开关
紧急报警按钮宜安装在隐蔽处，一般安装在墙上，安装高度为底边距地1.4m。在紧急情况时按下按钮报警，复位时需要专用钥匙。一般接两根信号线就可以。
2. 微动开关
这种开关做成一个整体部件，需要靠外部是作用力通过传动部件带动，将内部簧片的接点接通或断开，从而发出报警信号。

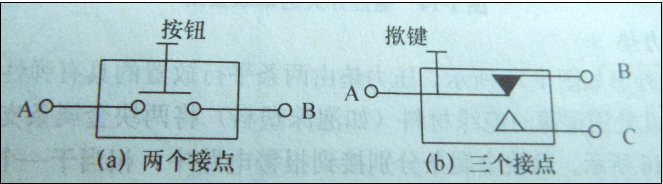

最简单的是两个接点的按钮开关。只要按钮被压下，A、B两点即可接通，压力去除，A、B两点间断开。
还有如图所示的三哥接点的揿键开关。A、B两点间为常闭接触；A、C两点间为常开。
微动开关的优点是：结构简单、安装方便、价格便宜、防震性能好、触点可承受较大的电流，而且可以安装在金属物体上。
缺点是抗腐蚀性及动作灵敏程度不如磁控开关。
