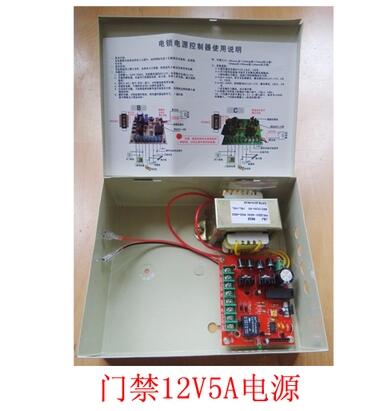

电锁电源控制器使用说明书

一、基本介绍：

本电源绝对采用高档电子元器件，运用国际先进工艺制作技术流程，品质绝对可靠。

二、适用范围：

本电源适用于楼宇对讲，各种出入门禁器，特别适用于驱动各种类型电锁。

三、功能特点：

１、交流输入：２２０Ｖ／５０ＨＺ，直流输出：稳压ＤＣ１２Ｖ，标准输出电流３Ａ／５Ａ；

２、直接控制电锁，可减少门禁控制器的负荷，抗干扰，节省工程布线，减少故障隐患；

３、设ＮＯ／ＮＣ（常开／常闭）接口，可控制各种类型电锁；

４、设延时电路，开锁时间可在０－１５秒任意调节；

５、自动保护功能，当电路造成短路等以外情况发生时，电源将会暂时断开或烧保险管；

６、遥控功能，可按插遥控模块，利用遥控器远程开门。（遥控距离开阔地无干扰达８０米）

四、外观尺寸：２０５ｍｍ高ｘ１６５ｍｍ宽ｘ７４ｍｍ深（大箱）

１８０ｍｍ长ｘ８０ｍｍ宽ｘ６０ｍｍ高（小箱）

五、连线说明：

１－２：稳压输出直流DC12V，１为正，２为负。

２－３：开门按钮连接端，可接开关量输出（继电器输出）

３：低电频信号输出，链接门禁控制器的信号线。

４－５：NO－GND，常开无电源输出，触发输出DC12V－17V，４为正，５为负。

５－６：NC－GND，常闭输出DC12V－17V，触发断电，６为正，５为负。

７：高电频信号输出，对正极开锁。

７－８：接楼宇对讲机主机锁信号输入接口，７为Ｌ＋，８为Ｌ－＋８，－９为楼宇对讲机主机锁信号，Ｌ＋、Ｌ－输入端口，或者为＋８为高电频输入，－９为低电频输入（此项仅限Ｃ板）
